2017年11月02日

Ethernet規格

イーサネット規格 UTP、STPケーブル関連抜粋

10BASE-T
伝送速度は10Mbps、UTPケーブル最長伝送距離は100m、コネクタにはモジュラージャック

100BASE-T
伝送速度は100Mbps、UTPケーブル最長伝送距離は100m、光ファイバの最長伝送距離は412m

1000BASE-T
伝送速度は1Gbps、UTPケーブル最長伝送距離は100m、4対8芯の信号線すべてで通信する。

1000BASE-TX
伝送速度は1Gbps、UTPケーブル最長伝送距離は100m、信号線を上り用と下り用に分けて使用、1000BASE-Tに比べて普及せず

10GBASE-T
伝送速度は10Gbps、カテゴリー6のケーブルなら55m、カテゴリー6Aのケーブルなら100mまでの距離をつなげる。
posted by いーの はらしよ〜 at 18:00| Comment(0) | 公開物管理 | このブログの読者になる | 更新情報をチェックする

LANケーブルの種類

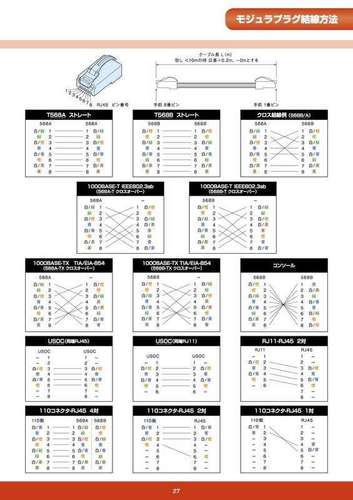

LANケーブル
ネットワーク機器のルータやHUB、PCなどを繋ぎ、通信するケーブル

・ケーブル内にシールドの有無によって大きく分けて2種類ある
  通常のUTPケーブル シールドによりノイズ耐久性の高いSTPケーブル

・通信速度の規格による分類
以下のカテゴリー(CAT)に別れる

規格_____ イーサネット規格_________通信速度____伝送帯域
CAT5____100BASE-T以下____100Mbps___100MHz
CAT5e___1000BASE-T以下___1Gbps_____200MHz
CAT6____1000BASE-TX以下__1Gbps_____250MHz
CAT6A___10G-BASE-T以下___10Gbps____500MHz
CAT6E___10G-BASE-T以下___10Gbps____500MHz
CAT7____10G-BASE-T以下___10Gbps____600MHz

posted by いーの はらしよ〜 at 17:20| Comment(0) | 勉強メモ_LAN | このブログの読者になる | 更新情報をチェックする

2016年06月05日

M320グレネードランチャー モジュール (ノーブランド LQ-015-BK)説明書

M320グレネードランチャー モジュール (ノーブランド LQ-015-BK)説明書
M320 KW-LQ-015-BK USER-MANUAL.pdf.pdf


商品リンク



メインブログの記事はこちら
http://nikonikokhorosho.blog.fc2.com/blog-entry-183.html

posted by いーの はらしよ〜 at 18:50| Comment(0) | TrackBack(0) | 公開物管理 | このブログの読者になる | 更新情報をチェックする

2016年05月04日

同軸ケーブル 型番味方

高周波同軸ケーブル

高周波機器の接続、内部配線、給電線に使用する通信用電線。


@A−BC
例:5C-2V

@内部導体の概略内径(mm)
A特性インピーダンス(C:75Ω D:50Ω)
B絶縁体(2:ポリエチレン F:発泡ポリエチレン)
C外部導体とシース(B:アルミ箔付きプラスチックテープと導体編組 V:一重編組 W:二重編組 T:三重編組)

型番の最後に(S)が付くと、内部導体がより線のもの(同一サイズで内部導体が単線のものと区別する。)


.
posted by いーの はらしよ〜 at 19:12| Comment(0) | TrackBack(0) | 電話工事メモ | このブログの読者になる | 更新情報をチェックする

2016年03月08日

圧着端子の端子呼びと適合範囲

圧着端子の端子呼びと適合範囲

圧着端子型番の最初のR○○で、カシメのサイズと電線の太さを表す。
その一覧
(型番のハイフンの後ろが端子台側のビスサイズになる。LやSは、端子側の面積の広さ)


スリーブ呼び・適合電線範囲

R1.25・0.25〜1.65mm2 0.57〜1.44Φmm

R2・1.04〜2.63mm2 1.14〜1.82Φmm

R3.5・2.63〜4.6mm2 1.82〜2.4Φmm

R5.5・2.63〜6.64mm2 1.82〜2.89Φmm

R8・6.64〜10.52mm2 2.89〜3.65Φmm

R14・10.52〜16.78mm2 3.65〜4.62Φmm

R22・16.78〜26.66mm2 4.62〜5.81Φmm

R38・26.66〜42.42mm2 5.81〜7.34Φmm

R60・42.42〜60.57mm2

R100・96.30〜117.2mm2

R150・117.20〜152.05mm2

R200・192.6〜242.27mm2

R325・242.27〜325mm2


参考:日本圧着端子株式会社カタログ
http://www.nt-web.jp/jp/technology/solderless.html


posted by いーの はらしよ〜 at 21:13| Comment(0) | TrackBack(0) | 電話工事メモ | このブログの読者になる | 更新情報をチェックする

2016年03月07日

ログの整理に便利なツール

ログの整理に便利なツール

EmEditor
様々な形式の文字コードに対応したテキストエディター
検索や置換機能使って、特定の文面を切り取ったり取り出したりできる。
https://jp.emeditor.com


WinMergeU
2つのファイル(ログ)を比較するのに便利なツール
差分などを色分けして、一目でわかるようにできる
http://winmerge.org
