アナログ電話、シーケンス

アナログ電話、交換機接続動作。

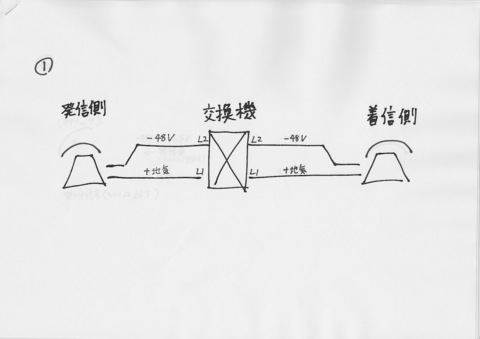

@待機状態
交換機は端末の監視状態

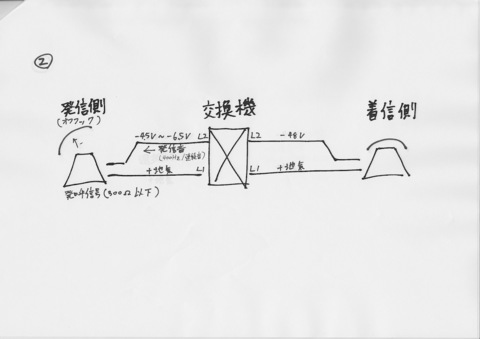

A発信側の受話器を上げる
交換機は、発信信号を受信、発信音を送出

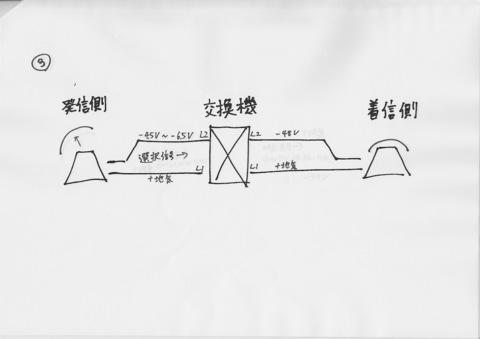

Bダイヤルをする
交換機は、選択信号受信、出線選択

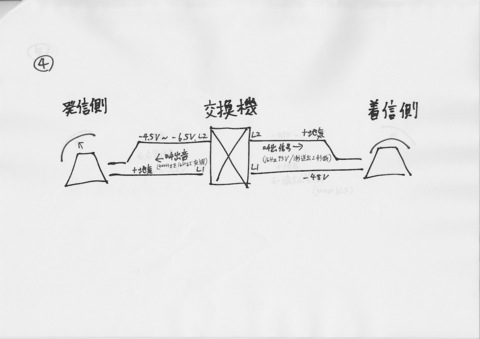

C呼出中
交換機は、着信側極性反転、呼出信号送出、呼出音送出

D着信側の送受話器をあげる
交換機は、着信側の極性を元に戻す。

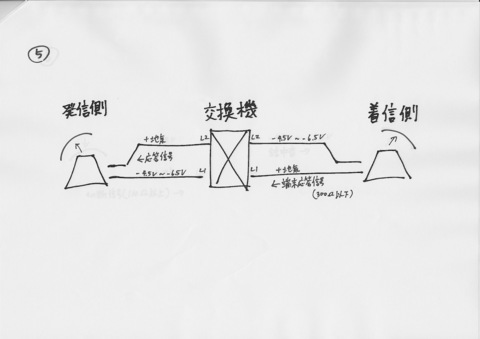

応答信号を送出(発信側極性反転)通話(課金)開始

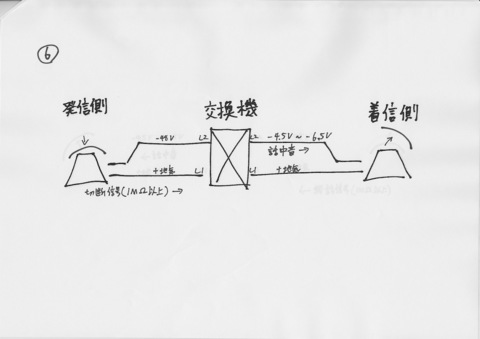

E発信側の送受話器を戻した場合
交換機は、発信側極性反転
通話(課金)終了

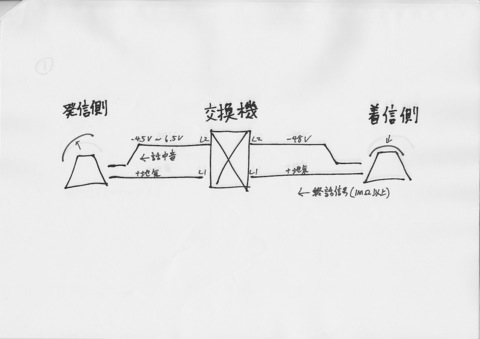

E’着信側の送受話器を戻した場合
交換機は、発信側極性反転
通話(課金)終了
